MS-Q5第四代倾斜摄影系统
产品介绍 : MS Q5四代全功能倾斜摄影系统,采用行业最优技术整合,更轻 重量、更小体积、更加智能,内置IMU惯性导航系统,内置GPS影 像位置模块,采用同步全驱技术超高曝光同步性,配备全新镜头 系列,画质大幅提升,配套软件系统工作状态全程可监控,支持 市面所有飞控,无缝支持RTK、PPK系统扩展。
产品介绍
技术参数

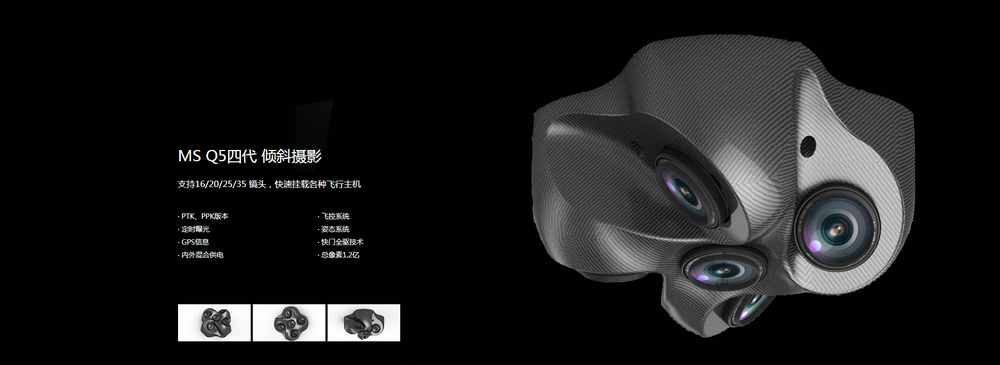

MS Q5四代 倾斜摄影

支持16/20/25/35 镜头,快速挂载各种飞行主机

MS Q5全功能倾斜摄影系统,具有超轻重量及高画质成像,是无人机系统的绝佳搭配,为用户提供最优质性能倾斜摄影测量解决方案。



轻松挂载各种机型






Q5四代 倾斜摄影系统支持RTK、PPK模块升级,可以大量减少控制点提升作业精度


应用到三维城市建模中


通过拍摄的照片,利用后处软件生成点云去建造模型。


应用到建筑信息建模中


无人机搭载倾斜摄影每天会在建设工地上空巡飞一次,收集影像数据。数据会被转化成工地三维模型,再导入相应的计算机软件进行匹配,看和最初的建筑设计和工程进度规划是否相

符。三维模型可以清晰展示工程哪些地方需要进一步完善,同时利用软件,可以自动显示可能落后于进度的部分,一目了然。


应用到高程信息建模中


可用于如土方量计算、通视分析等;在防洪减灾方面,在无线通讯上,可用于蜂窝电话的基站分析等。在防洪减灾方面,DEM是进行水

文分析如汇水区分析、蓄洪计算、淹没分析等的基础


应用到古建筑保护建模中


针对古建筑及建筑群测绘应用,利用航空摄影大规模成图的特点,加上从倾斜影像批量提取及贴纹理的方式,能够有效的降低古建筑三维建模的成本。






MS Q5四代全功能倾斜摄影系统,采用行业最优技术整合,更轻重量、更小体积、更加智能,内置IMU惯性导航系统,内置GPS影像位置模块,采用同步全驱技术超高曝光同步性,配备全新镜头系列,画质大幅提升,配套软件系统工作状态全程可监控,支持市面所有飞控,无缝支持RTK、PPK系统扩展。




镜头数

倾斜角度

单镜头有效像素

重量

传感器类型

传感器尺寸

最小拍照间隔

外形尺寸

连续拍照时长

支持飞控系统

对焦类型

镜头类型

数据存取模式

GPS方式

姿态信息

5个

0°× 1&45°× 4

2430万像素,总像素>1.2亿

970g

CMOS

APS-C画幅

≥0.8S

245*255*110mm

外置电池或飞机动力电

市面所有飞控、PWM信号、电平信号等

无穷远模式

定焦镜头,用户根据需求自行更换相应焦段镜头

统一存储、一线统一导出

内置GPS,可记录并导出曝光点GPS信息

内置IMU惯导系统,可输出曝光点姿态角信息
