ZEB-REVO RT
产品介绍 :  ZEB-REVO RT是GeoSLAM轻量级手持式激光扫描仪ZEB-REVO的下一代产品,可以对复杂的室内和多层次空间进行快速而简单的测绘。   ZEB-REVO RT利用技术将扫描仪与手机或平板电脑无缝连接,可以在走路和扫描时实时进行数据可视化。ZEB-REVO-RT的出现,代表着用户可以在数据采集时进行实时查看和获得彩色点云数据。zeb - Revo RT 将在移动过程中同时收集和处理扫描
产品介绍
技术参数


ZEB-REVO RT是广受欢迎的ZEB-REVO的下一代产品 -  GeoSLAM的轻巧手持式激光扫描仪,可以快速,简单地绘制复杂,室内和多层空间。

ZEB-REVO RT利用WiFi技术将扫描仪无缝连接到手机或平板电脑,在您行走和扫描时实现实时数据可视化。三维数据的同时扫描和处理消除了对后处理的任何需求 - 有效地将项目调查时间削减了一半。该技术非常迅速,您可以在30分钟内扫描并处理3层楼的建筑。

images (1).jpg



应用

ZEB-REVO是基于其前身,经过认可和授予的ZEB1而创建的,具有更快的扫描仪,操作更简单,功能更多。 它基于市场领先的GeoSLAM算法,即同步定位和映射(SLAM),可以在不需要GPS的情况下实现封闭环境的快速动态映射。 这种多功能性使ZEB-REVO适用于各种各样的应用,否则使用传统的提升技术很难或很慢。






建筑设计

地下工程

林业调查




船舶

公共安全

堆体测量


改善了性能

额外的多功能性:由于传感器头的自动旋转,ZEB-REVO可以手持,但也可以用于测量杆,背包或自动驾驶汽车


高分辨率:ZEB-REVO的速度为100Hz,扫描线数比ZEB1高2.5倍,结构更均匀,点云更均匀


更适中:ZEB-REVO仅需一只手且尺寸小,可提供出色的提升操作


最佳精度:高分辨率有助于改善环境特性的提取,因此只需一个闭环即可在SLAM寄存器中实现更高的自动精度


zevbro (2).jpg

软件


移动测绘软件

将3D扫描数据转换为可操作的信息

GeoSLAM Hub&Draw是一个全面的软件套件,可在几分钟内将3D点云数据转换为可操作的信息和有价值的可交付成果。


作为GeoSLAM完整移动映射解决方案的一部分,GeoSLAM Hub&Draw将业界领先的SLAM(同步定位和映射)技术与强大的后处理功能结合在一起,提供完整的端到端解决方案。


软件功能


  • 业界领先的SLAM处理,可从移动数据生成准确的3D点云

  • 自动注册多个扫描和数据集的地理参考以进行控制

  • 导入,查看和查询从所有GeoSLAM移动映射设备捕获的数据

  • 生成简单快速的3D测量和2D CAD交付

  • 轻松导出数据,以便与所有主要的第三方CAD和GIS软件包一起使用

  • 与全球多个利益相关方共同发布,分享和协作



这个怎么运作?

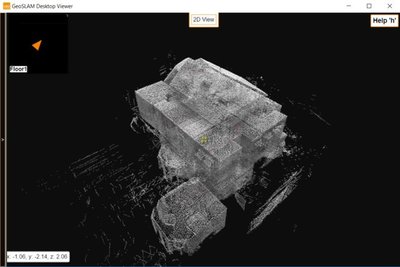

GeoSLAM Hub被公认为世界上最强大的SLAM引擎,具有简单的拖放功能,可处理和查询从所有GeoSLAM移动设备捕获的数据。 此外,您可以设置自己的高级SLAM处理标准,即使在最具挑战性的室内环境中也能产生准确的结果。


点云注册

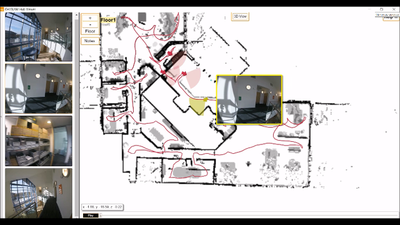

GeoSLAM Hub附带了一系列用于简单点云注册的工具,包括使用球体目标对齐多个扫描和地理参考。 GeoSLAM Hub自动将图像与使用ZEB-CAM收集的点云数据同步,以向3D扫描数据添加可视上下文信息。





完整的图片

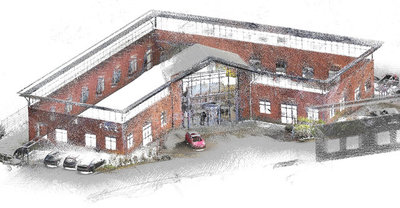

同步点云和图像数据可以在2D和3D中轻松查看和检查 - 这意味着您可以提取坐标,尺寸和区域,以及注释建筑特征。


工作的工具

GeoSLAM Draw是GeoSLAM Hub中的一个模块,包含一系列简单易用的工具,可以快速从点云数据中提取楼层平面布局和剖面。 通过手动和自动矢量化程序,您可以在几分钟内生成基本的建筑布局。 对于更高级的建模,可选升级GeoSLAM Draw Pro提供了创建数字地形模型(DTM),卷和配置文件所需的工具。


导出和共享数据

借助可自定义的导出选项,可以使用行业标准格式(如LAS和E57)快速处理和导出数据。 还可以使用颜色RGB,阴影值和法线保存数据。


使用免费的GeoSLAM Viewer,您可以快速轻松地与同事和客户共享同步图像和3D点云数据,而GeoSLAM Draw Pro允许您发布3D点云,2D布局,视频等。



系统功能
最大范围:30m*
数据采集率:每秒4300点
解析度:水平0.625°,1.8°垂直
角度FOV:270° x 360°
电源电压:标称14.8V
电源电流:最大10.A,标称2.5A
能量消耗:30W标称
工作温度:+ 10°至+ 30°C
操作湿度:避免冷凝湿度
安装操作:提供可拆卸手柄,也可以是杆子或车辆安装
*室内柯达白卡的最大范围(90%反射率)
户外范围可能会减少到15-20米取决于环境 -
有条件的情况
数据特征
数据存储容量:120GB
原始数据文件大小:每扫描一分钟~10MB
处理的数据文件大小:每扫描一分钟~8MB
默认输出文件格式:多种格式,包括.LAS,.PLY和.e57。
兼容性:GeoSLAM数据是兼容的与所有主要的CAD软件包
图形用户界面:与任何兼容网络平板电脑或手机电话**
WiFi范围:从数据记录仪上升到15米
**平板电脑或手机不包含在套件



系统精度处理软件
相对精度:1-3cm
绝对位置精度:3 - 30厘米(10分钟扫描,1循环)
需要GeoSLAM Hub - 我们的“一站式”服务
云操作软件:
- 集成的2D和3D查看器
- 修改和重新处理3D数据
- 合并多个数据集
- 创建二维布局,剖面和立面
GeoSLAM绘制
- 出口一系列行业标准格式


传感器信息电池
激光安全等级:1级眼睛安全
激光波长:905nm
扫描仪线速度:100Hz
扫描仪分辨率:水平0.625°
旋转速度:0.5Hz

电池类型:锂离子
容量:50Wh
额定电压:14.8V
电池寿命:1.5小时
充电时间:8-12小时
充电器提供:英国,美国和欧盟
重量:550g
电池释放:快速释放机制


套管ZEB-CAM配件
IP等级:IP51(防尘,防水)
电缆连接器:LEMO多针
重量(扫描仪):1.0kg
重量(处理单位):1.7kg
重量(总系统):6.3kg
尺寸(处理单元):220 x 180 x 470mm
尺寸(硬壳):460 x 370 x 180mm
相机类型:GoPro会议
模式:视频
视频分辨率:1440p
每秒帧数:30
图像分辨率:1920 x 1440
视野:超宽(〜120°x 90°)
记录介质:内置SD卡
电源:内部电池
电池寿命:连续使用2小时
图像同步:光学流量使用集成惯性传感器
连接:带多针LEMO连接器的1.5米电缆
软件:需要GeoSLAM桌面V3或GeoSLAM Hub
