Faro Design Scan Arm

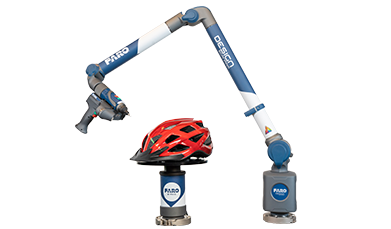

产品介绍 : 高分辨率彩色 SCANARM®,用于产品开发和计算机图形的高性能三维 SCAN-TO-CAD 解决方案 FARO® 8 轴 Design ScanArm 2.5C 是唯一集成的远程轴便携式可视化和渲染解决方案,能够在产品生命周期管理(PLM)过程中的三维建模、逆向工程和基于 CAD 的设计应用进行全彩色扫描。
技术参数

FARO 8 轴 Design ScanArm 2.5C 是首款具备彩色功能的便携式轻量级三维扫描解决方案,其 7 轴或 8 轴型号均可提供前所未有的人体工学体验。使用新的 FARO PRIZM™ 全彩 Laser Line Probe 以及强大的三维设计和建模软件,8 轴 Design ScanArm 可提供高分辨率彩色点云数据,从而更深入地洞察对象设计和创建、几何、表面组成和区分材料。 颜色信息还用于游戏、电影和在线营销中的渲染对象的高质量三维可视化。增加的第八轴可实现被扫描物体的实时旋转 – 减少时间的浪费、降低对易损物体的风险并支持更完整的扫描输出。

8 轴 Design ScanArm 2.5C 对于任何可能需要开发或制造零件和售后市场产品的组织都是理想的解决方案,这些产品的特点是不同的涂层、材料、共模部件或表面处理,且没有现有的 CAD 模型。此外,您可以对老旧部件进行逆向工程以实现设计变更或替换、创建数字资料库以降低库存及仓储成本、设计极具艺术美感的自由形状表面,或使用快速成型功能等。

这款重量轻、易于操作的 ScanArm 可提供 2.5m、3.5m 和 4.0m 的长度,可无缝扫描具有挑战性的产品、物体和原型。 Design ScanArm 2.5C 配备双热插拔电池,当需要在野外或车间进行测量时,可以连续运行而无需外部电源。FARO 动态 iProbe 探头易于连接 / 断开,结合简化的快速释放,使得不管技能水平或三维扫描经验如何,都可以轻松操作设备。

对于任何有以下需求的组织而言,FARO 8 轴 Design ScanArm 2.5C 都是理想的带彩色功能的三维扫描解决方案:

  • 以完整逼真的细节捕获和数字化物体和道具,实现数字可视化

  • 在没有 CAD 模型的情况下制造部件

  • 开发与现有产品紧密对接的售后产品

  • 数字存档和文物保护

  • 对老旧部件进行逆向工程以实现设计变更或替换

  • 创建数字资料库以降低库存及仓储成本

  • 设计极具艺术美感的自由形状表面

  • 利用快速成型功能

特性与优点

  • 全彩捕获
    FARO PRIZM Laser Line Probe 为点云提供全色值。

  • 扫描速度快
    FARO PRIZM Laser Line Probe HD 提供更广的覆盖范围,和每秒高达 600,000 点的快速扫描;而第八轴只需很小的用户移动即可捕获,减少重新定位的需求和扫描所需的时间。

  • 高分辨率扫描
    具有高达 75 微米的体积精度,确保真实世界的设计精确地匹配源对象的尺寸和细节。

  • 优化的测量范围
    可提供 2.5m、3.5m 和 4.0m 的臂长,为特定的应用需求提供最高的精度和最简单的操作。

  • 绝佳的便携性
    可选双热插拔电池,确保在没有任何外部电源的情况下,也可在任何地方持续工作。

  • 轻巧、机动、符合人体工学
    增强的人体工学和整体重量优化,在长时间的操作中提高了机动性和生产力。由于能够实时旋转被测量组件,第八轴显著改善了人体工学功能和易用性。

功能

  • 逆向工程
    快速实现老旧部件的数字化,以进行设计变更、替代、与新设计的整合,或进行竞争力分析。

  • CAD重建
    为破损、缺失或不可用的部件创建可用于生产的CAD文件。

  • 售后产品
    快速、精确地扫描OEM部件,直接基于配套部件的几何参数高效设计售后产品的CAD文件。

  • 生产机床整改
    完整捕捉复杂机床工具和模具的现有状态,对机床工具进行必要的更新,以支持新模型或变体、复制或调整装配线。

  • 维修及大修(MRO)
    进行维修前,对部件和工具进行磨损分析并创建完工文档,并针对重大修理定制替换部件。

  • 测试与验证
    进行磨损分析,并在产品验证程序之前和之后创建零件和原型的测试文档。

  • 数字存档及工程设计文档创建
    创建数字资料库以降低库存及仓储费用,可在未来需要时进行复制。

  • 工业设计/ 粘土模型
    轻松实现复杂、有机、复杂形状的数字化,实现具有艺术美感且功能强大的自由表面的快速迭代设计。

  • 三维打印 / 快速成型
    利用三维扫描数据可轻松生成无懈可击的三维可打印网格或比例模型,可直接用于三维打印机。

软件

FARO Design ScanArm 2.0 提供7 轴和8 轴配置,可与3D System 公司的Geomagic 多款软件以及其它第三方软件搭配。



Geomagic 软件

Geomagic Wrap 软件可以优化数据并转换成完美的网格数据,而且在创建曲面时可以根据多边形模型自动创NURBS 曲面;Design X 3D System 公司最全面的逆向工程软件,它结合了基于历史树的 CAD 建模和三维扫描数据处理,使您能创建出可编辑、基于特征的 CAD 数模并与您现有的 CAD 软件兼容;Geomagic for SOLIDWORKS 是一个被开发的插件,可以实现在 SOLIDWORKS 中直接扫描,高级自动向导能够在

SOLIDWORKS 中简单快速地创建基于特征的实体部件。


FARO Laser Line Probe 规格

扫描速度:300 /秒,300 fps x 2,000 /= 600,000 /

最小有效扫描距离:  115mm (4.5in)

有效扫描深度:      115mm (4.5in)

有效扫描宽度:近场80mm (3.1in) 远场150mm (5.9in)

40μm (0.0015in)

激光:2M 级激光

性能规格

系统精度

测量范围

系统精度1

Design ScanArm 2.5 m (8.2 ft)

0.075 mm (0.0030 in)

Design ScanArm 3.5 m (11.5 ft)

0.110 mm (0.0043 in)

Design ScanArm 4.0 m (13.1 ft)

0.130 mm (0.0051 in)

所有值表示MPE(最大允许误差)

系统精度:通过从多个方向扫描/探测单个球体来确定,并且表示球体位置的最大偏差或通过比较臂范围内两点之间的测量值与标称值。

硬件规格

工作温度范围:10°C - 40°C (50°F - 104°F)

升温速率:3°C/5 (5.4°F/5 )

工作湿度范围:95%, 无凝结电源:全球通用电压;100-240VAC47 - 63Hz


重量:2.5m: 9.5kg/20.9lb, 3.5m: 9.6kg/21.2lb, 4.0m: 9.8kg/21.5lb

8 轴重量:8 轴带板 9.35lb / 4.24kg  8 轴无板6.6lb / 2.99kg
